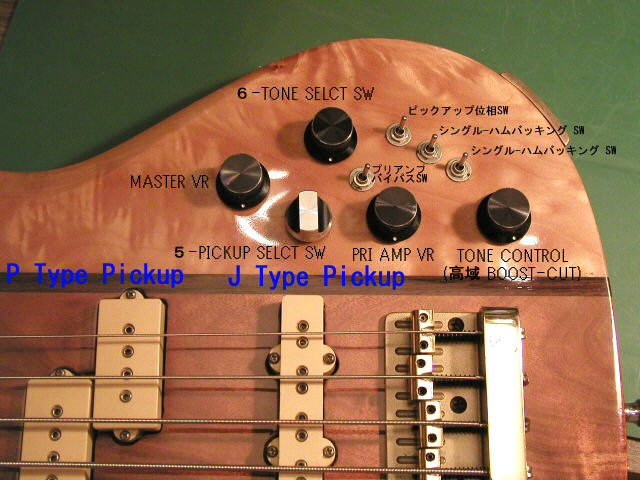

各ボリューム・スイッチの動作説明
ピックアップ位相スイッチ（フェイズ・スイッチ）
Ｊタイプピックアップの位相を、Ｐタイプピックアップと逆相にして、同じ波形（音）を打ち消し、微妙に違う音色のみを取り出します。
個性的な乾いた音質になるが、低音が完全に打ち消されてしまいます。
当然ですが、両方のピックアップを選択していないと、作用しません。
シングル・ハムバッキング切り替えスイッチ（スプリット・スイッチ）
Ｐタイプ・Ｊタイプのピックアップをそれぞれシングルコイル接続・ダブルコイル接続に切り替えるスイッチ。
シングルコイルの音質は、クリアですっきりしています。ダブルコイル接続に比べ、繊細です。
ダブルコイル（ハムバッキング）は、ノイズをキャンセルし、太い音になるが、こもり気味になります。
５ポジション・ピックアップ・セレクタースイッチ
「Ｐ」 「Ｊ」 「Ｐ＋Ｊ」 「Ｐ＋Ｊの高域成分」 「Ｐの高域成分＋Ｊ」 ５種類の選択ができます。
さらに逆相接続にして、「Ｐ」 「Ｊ」 「Ｐ−Ｊの差成分」 「Ｐ−Ｊの差成分とＰの低域成分」 「Ｐ−Ｊの差成分とＪの低域成分」
としてはたらき、実質は８種類の効果になります。
ハイパスの中間ポジションを追加することにより、両方のピックアップを混ぜた時、低域のこもりを解消します。
逆相時には、ハイパスが作用して低域成分が少ないため、打ち消しが起こらず、低音抜けを防止します。
６ポジション・トーン・セレクタースイッチ
キャパシター（コンデンサ）とインダクター（コイル）を組み合わせた、ハイパス・ローパス・ノッチフィルターで構成されています。
ウエットなソフト音質から、ドライなソリッド音質まで、選択できます。
プリアンプ・バイパススイッチ
トランジスタ１石で構成された増幅器を入出力とも切り離し、パッシブ出力します。
電池が無くても、音を出すことが出来ます。
内蔵プリアンプについては、簡単な回路ですが、音質を改善する効果は、絶大です。
音量は、勿論増幅するので、アンプまでの外部ノイズに強くなり、エフェクターの効きもよくなります。
出力インピーダンスが下がるせいか、一音一音の音程がはっきりして、音も太く、濁りが少なく透明感がでます。
プリアンプ・ボリューム
プリアンプ使用時専用の音量調整。
マスターボリュームの方が優先しています。
パッシブとアクティブの音量差の補正や、ソロの時などのプリセットレベルとしても使用できます。
トーン・コントロールボリューム
高音減衰型の一般的なローパスフィルターでしたが、接続変更とハイパスフィルターを追加して、出力に高域を送ります。
マスターボリュームを絞った時に、高域が残り、低域のみ減衰するので、全域から見れば、高域増幅した効果になります。
ボリュームを絞りきれば、アースされるので、音が残ることは、ありません。
マスターボリュームの音量差を利用して作用するので最大位置では、効果はありません。
減衰側は、全域で作用します。
トーン回路の変更により、スラップ時のベンベンバシバシ音がアンプのトーンコントロールを使用しなくても出せるようになりました。
